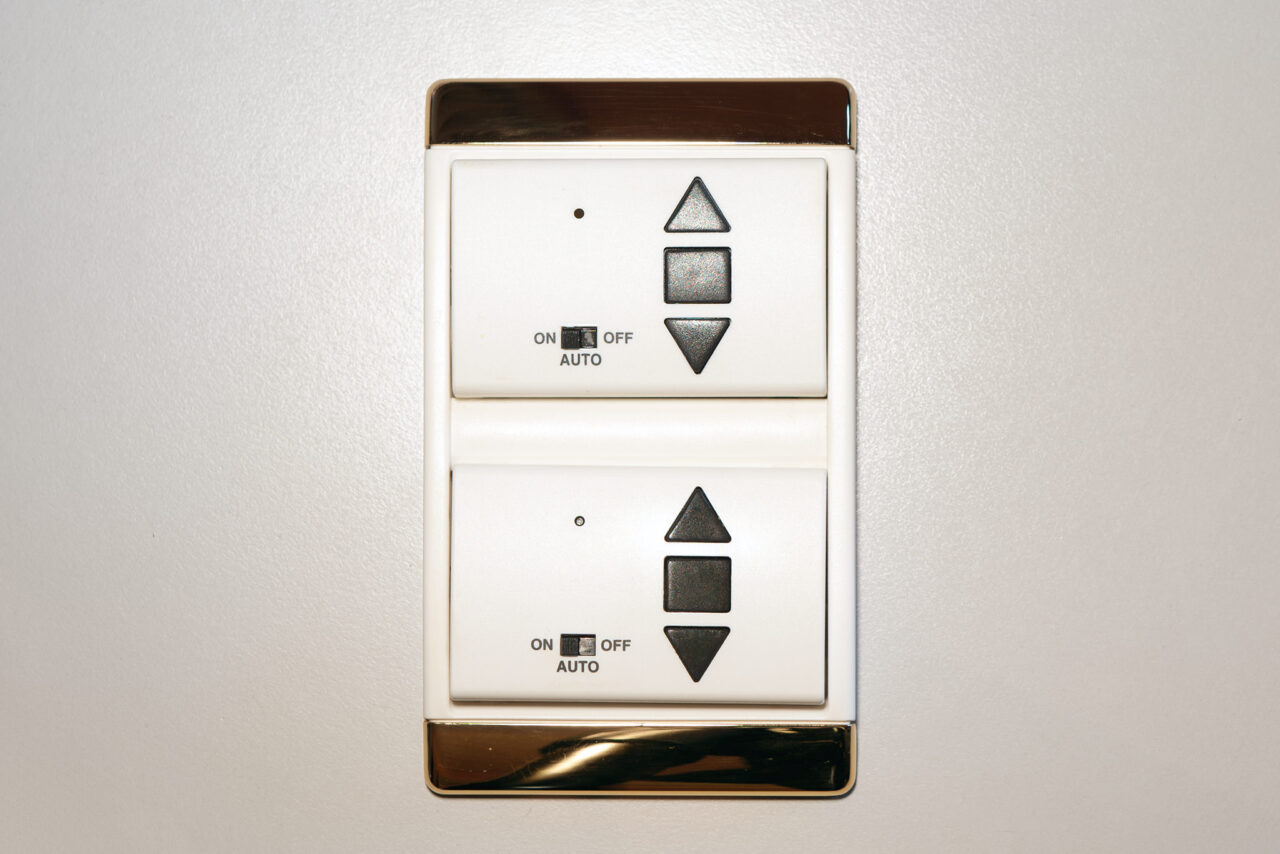

Commande murale Arnould 650-25 défaillante pour volets roulants
Mes commandes murales filaires Arnould 650-25 qui actionnent mes volets roulants électriques commencent à décéder les unes après les autres et comme celles-ci ne sont évidemment plus disponibles sur le marché… voyons les possibilités qui s’offrent à nous…
Avant-propos
Avant toute chose, je ne sais pas s’il s’agit de sous-traitance mais sachez tout de même que les mécanismes des commandes filaires locales Arnould 65025 et Somfy SL (Somfy Line) 8000 ont une conception assez proche ; il en va de même pour les mécanismes des commandes générales Arnould 65026 et Somfy SL 9000.
En ce qui nous concerne ici, le mécanisme Arnould 650-25 renferme un fusible cartouche soudé (corps céramique, 3.15A, 5x20mm, 250V) en son for intérieur… alors vérifiez tout de même son bon fonctionnement.
Tenter une réparation
Bien que les symptômes soient multiples, le mécanisme commence généralement par émettre un bruit des plus désagréables. Les plus aventureux pourront également remplacer le transformateur moulé qui est souvent en cause ; difficilement achetable à l’unité.
Celui-ci est généralement un HAHN BV2020159 (0,5VA / 230VAC / 12V / 42mA) ou équivalent. Pour le remplacer, en plus de l’habituel tournevis plat, il faudra vous munir d’un fer à souder, d’une tresse à dessouder et d’une bobine de soudure étain/argent.
Deux photos avec l’antre de la bête !
A droite : le fusible cartouche soudé dont il est question plus haut.
Remplacer la commande murale
Si vous souhaitez carrément remplacer la commande, sachez que les solutions les plus proches techniquement se trouvent chez le fabricant Somfy.
En conservant la commande générale (ligne BUS)
Communication filaire
Vous pouvez opter pour des Somfy Centralis Uno IB référence 1810209 (documentation) mais je pense que la commande générale filaire ne fonctionnera plus tant que vous n’aurez pas remplacé toutes vos commandes Arnould par des commandes Somfy.
Communication sans-fil
Le cas échéant, vous pouvez opter pour des Somfy Centralis Uno RTS référence 1810217 (documentation) et ainsi passer progressivement sur une communication sans-fil (radio).
En abandonnant la commande générale (ligne BUS)
Abandonner la commande générale sera bien souvent la solution la moins onéreuse. Dans ce cas, quasiment n’importe quel interrupteur de volets fera l’affaire. Pour ma part, je continue d’équiper ma maison avec la gamme Céliane de chez Legrand…
Par la suite, il sera possible de domotiser les volets roulants, ce qui pourra notamment permettre de retrouver une alternative plus actuelle à la vieillissante (mais ingénieuse) commande générale par ligne BUS.
Notice
Consulter et télécharger au format .pdf.
1000 merci pour votre page qui m’a permis de réparer ma commande de volet somfy sl8000n.
J’ai changé le transformateur comme indiqué et tout refonctionne à merveille.
Sans votre page je n’aurais jamais trouvé la référence du transformateur compatible, celui de la commande originale ne se faisant plus.
Je suis enchanté d’avoir pu vous aider. Je pensais bien ne pas être le seul à me retrouver dans pareille situation ? Cet article reçoit énormément de visites mais rares sont ceux qui commentent alors MERCI ! ?
Bonjour
Je possède des cde VR ref 653 25 Arnould celles ci on été réparées mais petit souci je n’ai plus la notice de prog qui va avec car j’ai une télécommande 653 08 Arnould (653 08)
Pourriez-vous me dépanner
Merci
Grand merci pour ces informations !
Bonsoir,
Un grand merci pour votre publication si bien documentée. J’étais optimiste mais il semble que ce Transformateur HAHN BV 202 0159 ne soit plus disponible. Connaissez-vous des références parfaitement compatibles ?
Merci
Bonsoir
Je possède ces commandes de volets roulants (6), associées à une commande centrale 650 26. L’ensemble est toujours opérationnel après 25 ans (!), mais je remplace mon appareillage par du Celiane, et je n’arrive pas à trouver un fonctionnement équivalent sans utiliser de commandes radio. J’aimerais rester en filaire puisque tout est déjà cablé. J’ai contacté Legrand qui m’a parlé des relais 067622 associés aux mécanismes Celiane 067601/02/03 et 067621, mais sans pouvoir me dire si le fonctionnement serait identique à ce que j’ai actuellement. Si vous avez une idée, je suis preneur !
Merci, et bravo pour cette page !
Bonjour,
Je cherche des informations pour émuler la commande centrale SL-9000 de Somfy par autre chose que l’on pourrait commander sans-fil Je cherche des informations sur le fonctionnement du Bus filaire 3 fils qui relie le SL900 aux SL8000. Il y a un commun et un haut et bas. Est-ce que quelqu’un a essayé de mettre un relais pour fermer le commun sur le haut pour provoquer l’ouverture ? Je suis très réticent à faire des essais car remplacer ces modules est très difficile, on n’en trouve plus. Merci de vos conseils.
Bonjour
un grand merci pour cet article précis et plein d alternatives pour nous .
Je me lance ds la commande du transfo , et si non, je remplacerai par des elements wifi
merci encore
Bonjour,
Merci pour tout cet article si bien documenté !
Je touche du bois car je n’ai pas encore de problème avec la partie interne de mes commandes Arnould mais j’ai cassé un enjoliveur (pour être précis, la partie avec les boutons de commande, les petits tétons en plastique permettant de rester accrochée à la platine…). Si l’un d’entre-vous avait un ou deux enjoliveurs dont il n’a plus usage suite à un remplacement complet du boîtier, ça serait super sympa de prendre contact avec moi pour que je puisse le récupérer. Merci beaucoup !
Bonjour, merci pour cet article de qualité.
J’ai une installation avec 6 volets roulants, 6 commandes Arnould 650-25 et 1 commande centrale Arnould 650-26. Pour deux volets, les modules sont remplacés par des micromodules Somfy RTS + hub Tahoma (1 des modules Arnould 650-25 était tombé en panne, et je ne connaissais pas cette formidable page… enfin bref, tant pis).
Je réfléchis à conserver la commande centrale Arnould 650-26 pour passer l’ordre aux micromodules Somfy, mais il va falloir trouver une astuce.
J’ajoute ma pierre à l’édifice, voilà ce que j’ai relevé pour la logique de commande du module Arnould 650-26:
Pour rappel, la correspondance du bornier de la ligne de commande (cf. docs ci-dessus) : 1 descente, 2 montée, 3 commun
Les tensions relevées sont continues (DC) :
Pas d’appui : U13 = 5V, U23 = 5V
Appui « stop » : U13 = 0V, U23 = 0V
Appui « montée » : U13 = 5V, U23 = 0V
Appui « descente » : U13 = 0V, U23 = 5V
Les tensions ne changent que lorsque le bouton correspondant est appuyé, l’état par défaut est U13 = 5V, U23 = 5V.
Ne reste plus qu’à trouver comment interfacer les nouveaux modules :-).
Merci encore.
Bonjour, merci pour cet article apparemment unique même si nous sommes nombreux à être confronté à ce problème.
Pour ma part panne brutale d’un store sans signe préalable de faiblesse du moteur ce qui m’a fait suspecter à un problème électrique.
Par miracle j’avais récupéré il y a 25 ans lors de la construction de ma maison 3 module « arnould somfy » neufs inutilisés abandonnés sur le chantier !
C’était bien ça. J’ai vérifié le module en panne : pas de 12volts à la sortie du transfo. Dessoudage du transfo, galère il était collé au pcb, controle c’est le primaire qui est coupé.
Votre référence est toujours bonne : 2.8€ chez TME https://www.tme.eu/fr/
merci encore
