Commande murale Arnould 650-25 défaillante pour volets roulants

mercredi 7 octobre 2020.

Les commandes murales filaires Arnould 650-25 qui actionnent les volets roulants électriques ont une durée de vie limitée, et comme elles ne sont plus disponibles sur le marché depuis longtemps, leur défaillance pose un vrai problème. Voici un tour complet des options : diagnostic, réparation, et remplacement.

Avant-propos

Les mécanismes des commandes filaires locales Arnould 650-25 et Somfy SL (Somfy Line) 8000 sont de conception très proche : il s’agit vraisemblablement de sous-traitance croisée. Il en va de même pour les commandes générales Arnould 650-26 et Somfy SL 9000. Cette parenté facilitera la recherche de pièces détachées ou de remplaçants compatibles.

Diagnostiquer la panne

Avant de démonter ou de commander quoi que ce soit, quelques vérifications simples permettent de cibler la cause :

• Le volet ne répond plus du tout : commencer par vérifier le fusible cartouche soudé intégré au mécanisme (corps céramique, 3,15 A, 5×20 mm, 250 V). C’est la panne la plus fréquente et la plus simple à corriger.
• Un bruit anormal (bourdonnement, claquement) : signe caractéristique d’un transformateur moulé défaillant. Le mécanisme continue souvent de fonctionner un temps avant de lâcher complètement.
• Le volet monte mais ne descend plus (ou inversement) : piste mécanique ou électronique interne, la réparation devient alors plus aléatoire.
• Toute la ligne BUS est inerte : vérifier d’abord la commande générale (Arnould 650-26) avant d’incriminer les commandes locales.

Tenter une réparation

1. Vérifier le fusible

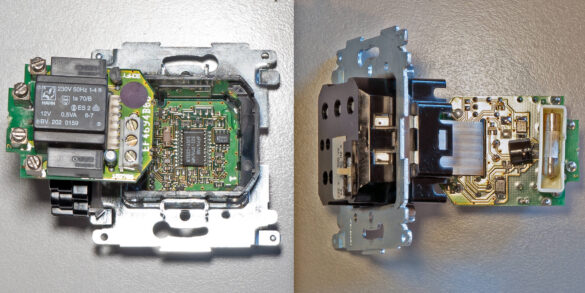

C’est le premier réflexe. Le fusible cartouche (3,15 A / 5×20 mm / 250 V) est soudé sur la carte : il faudra donc un fer à souder pour le remplacer. Un multimètre en mode continuité permet de confirmer sa défaillance sans démontage complet.

2. Remplacer le transformateur

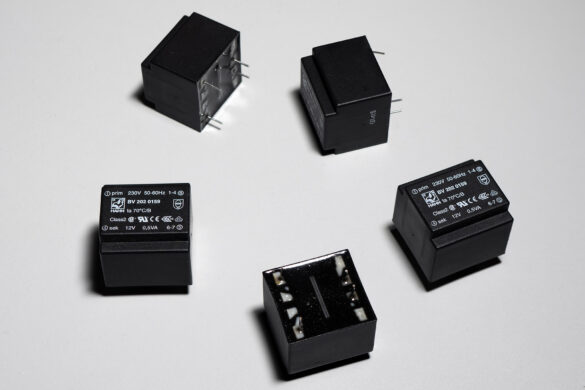

Le transformateur moulé est généralement un HAHN BV2020159 (0,5 VA / 230 VAC / 12 V / 42 mA). Il n’est pas vendu dans les grandes surfaces de bricolage, mais reste disponible chez des distributeurs de composants électroniques comme TME ou Mouser.

Matériel nécessaire : tournevis plat, fer à souder, tresse à dessouder, soudure étain/argent.

Remplacer la commande murale

Si la réparation n’est pas envisageable ou que le mécanisme est trop dégradé, trois grandes orientations s’offrent à vous selon que vous souhaitez conserver ou non la ligne BUS existante.

En conservant la commande générale (ligne BUS)

Communication filaire

Les Somfy Centralis Uno IB (réf. 1810209) (documentation PDF) sont les remplaçants les plus proches techniquement. Attention cependant : la commande générale filaire ne fonctionnera vraisemblablement de manière cohérente que lorsque toutes les commandes locales auront été remplacées par des modèles Somfy ; un remplacement partiel risque de créer des comportements erratiques sur la ligne BUS.

Communication sans-fil

Les Somfy Centralis Uno RTS (réf. 1810217) (documentation PDF) permettent une transition progressive vers le radio (protocole RTS). L’avantage : chaque commande peut être remplacée indépendamment, sans impacter le reste de l’installation. C’est une bonne porte d’entrée vers une installation mixte filaire/radio.

En abandonnant la commande générale (ligne BUS)

C’est souvent la solution la moins onéreuse et la plus simple à mettre en œuvre. Abandonner la ligne BUS signifie que chaque volet sera commandé indépendamment, ce qui, pour la plupart des usages quotidiens, n’est pas vraiment une contrainte.

Interrupteur classique

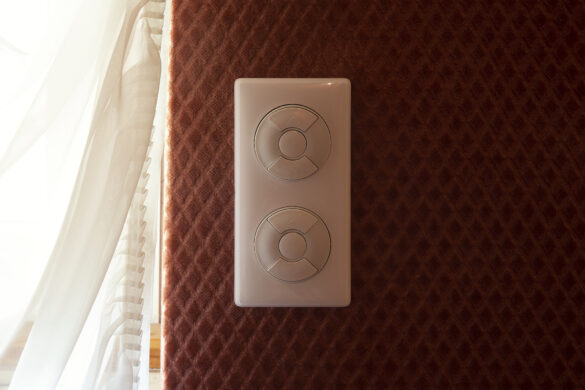

Quasiment n’importe quel interrupteur de volet du commerce fera l’affaire. La gamme Céliane de Legrand offre un bon rapport qualité/esthétique pour un remplacement propre, en conservant une plaque murale standard.

Câblage : les moteurs Somfy fonctionnent en général avec 5 fils (neutre, phase, montée, descente, terre). Vérifier la compatibilité du nouvel interrupteur avec votre moteur avant achat : certains interrupteurs simples ne proposent que 3 bornes.

Passer à la domotique

Le remplacement des commandes Arnould est aussi une excellente occasion de domotiser ses volets roulants. Les modules Shelly 2.5 ou Shelly Plus 2PM (WiFi) et les modules Legrand 064882 ou Ubiwizz (Zigbee) s’installent dans le boîtier d’encastrement existant, derrière n’importe quel interrupteur classique.

Couplés à Home Assistant, ils permettent notamment :

• Une commande centralisée de tous les volets (équivalent moderne de la ligne BUS)
• Des automatisations horaires ou basées sur la météo / l’ensoleillement
• Une intégration avec les assistants vocaux (Google Home, Alexa, Apple Home)
• Un suivi de consommation (sur les modèles PM)

C’est aujourd’hui la solution la plus évolutive pour qui veut retrouver, et dépasser, les fonctionnalités de l’ancienne commande générale BUS.

Notice d’origine

Consulter et télécharger la notice au format PDF
